<RV-8263-C8> 2.0×1.2×0.7mm(水晶振動子内蔵)
シンプル機能 リアルタイムクロック(RTC)モジュール

※業界最小の超小型で低消費電流、コストリーズナブルなリアルタイムクロックモジュールです。

 ★ショートフォーム(日本語版)
★アプリケーションマニュアル(日本語訳版)
※アプリケーションマニュアル はデスクトップ等に保存してからご覧頂いた方が見やすくなります。

 ショートフォームPDF(英語版)
 アプリケーションマニュアル(英語版)
※ Microcrystalのウェブサイトへ移動します。

『RV-8263-C8』低消費電流・シンプル機能リアルタイムクロックモジュール

●2.0×1.2×0.7mm サイズ/ 水晶振動子内蔵
●インターフェース: I2C (〜400kHz)
●電源電圧:+0.9〜+5.5V(時刻保持モード時)
●周波数常温偏差:±20ppm以内(@+25℃)
(時計精度/1Hz/32.768kHz精度)
●低消費電流:190nA Typ.(@+25℃/+3V)
●繰返しカウントダウンタイマ割り込み機能
●アラーム割り込み機能
●時刻更新割込み機能(30秒 or 1分)
●プログラマブルクロック出力
(32.768kHz/16.384kHz/8.192kHz/4.096kHz/2.048kHz/1.024kHz/1Hz)
●低電圧検出機能
●リーズナブルなコスト

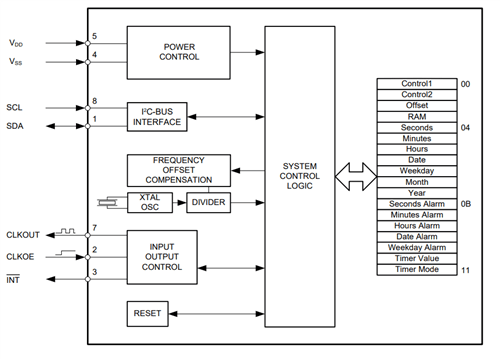

●ブロック図

型番指定方法

RV-8263-C8-TA-QC ( QC : 一般産業機器用途 ) ※ 通常はこちらをご指定下さい
RV-8263-C8-TA-QA ( QA : 車載機器用途/AEC-Q200認証 )

★ クイックガイド ★ RV-8263-C8 の 回路接続・レジスタ設定について →

リアルタイムWEB在庫情報 →

※ 設計・開発時にご不明な点がございましたら、お気軽に 弊社のサポート窓口へお問合せ下さい。
