パソコンにUSB接続で f/w操作できる評価キットです

こちらの RTCモジュールの評価ボードとの組み合わせで使用します。
（I2Cインターフェースのものに対応）
以下のGUIソフトウェアが提供され、マウスの操作のみでも動作を確認できます。

（操作画面の例）

ブレッドボードに接続してより詳しい動作確認

ブレッドボードを用いた評価接続例

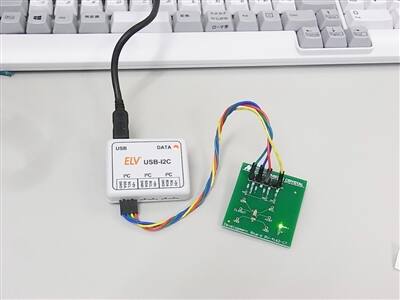

（左：USB-I2Cドングル／右：RTCモジュール評価ボード／下：ブレッドボード）

※こちらの例ではINT端子出力をインバータICを介してLEDに接続することで
　割り込み発生時にLEDが点灯する様にセットしています。
　フラグクリアするとLED点灯は消えます。

※タクトスイッチは外部イベント入力端子へ接続し
　押下するとイベント発生となります。

はんだ付け不要でRTCモジュールの一通りの動作確認が出来ます

『USB-I2Cドングル』 『RTC評価ボード』 及び、
『ブレッドボード』にタクトスイッチや電気二重層コンデンサなどを搭載して、以下の一通りの動作確認を行うことが出来ます。

　・時刻設定／読み込み（パソコンの時刻を簡単にRTCへ設定できます）
　・アラーム設定／アラーム発生（INT割込み発生）／フラグクリア／INT割込みクリア
　・タイマ設定／タイマ割込み発生（INT割込み発生）／フラグクリア／INT割込みクリア
　・時刻更新割り込み設定／時刻更新割込み発生（INT割込み発生）／フラグクリア／INT割込みクリア
　・バックアップ電源切り替え設定／トリクルチャージ設定
　・外部イベント割り込み設定／外部イベント割込み発生（INT割込み発生）／フラグクリア／INT割込みクリア
　・外部イベント・タイムスタンプの設定／タイムスタンプの記録の確認

評価キットのお貸出しについて

USB-I2Cドングルは現時点（2026.3）では非売品のためお貸出し対応品です
ソフトウェアはUSB-I2Cドングルお貸出し時に提供いたします

★この評価キットは （GUIソフトウェアの用意のある機種）は、I2Cインターフェースの以下の機種にて使用できます。
・RV-3028-C7
・RV-8803-C7
・RV-3129-C3
・RV-3032-C7
・RV-8263-C7
・RV-8263-C8

評価ボードはキャンペーン期間中（〜2026年6月末まで）は無償で提供していますのでご利用ください。
