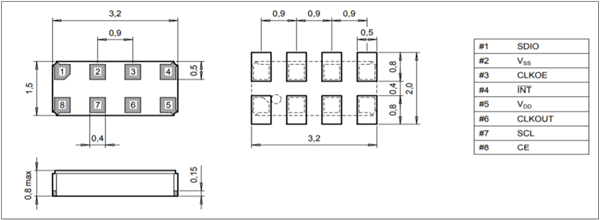

＜RV-8063-C7＞ 3.2×1.5×0.8mm（水晶振動子内蔵）
※SPIインターフェースで小型・低消費電流のRTCモジュール

　★ショートフォーム（日本語版）
　★クイックガイド・機能ガイド簡易版（日本語）
　★アプリケーションマニュアル (日本語訳版)
※ PDFの表示設定で『しおり』を開いて頂くと目的の箇所を探しやすくなります。

　ショートフォームPDF（英語版）
　アプリケーションマニュアル（英語版）
※ Microcrystalのウェブサイトへ移動します。
『RV-8063-C7』SPIインターフェース・低消費電流・シンプル機能

ウェブサイト在庫情報

●3.2×1.5×0.8mm サイズで 水晶振動子内蔵●SPIインターフェース（3線）
●電源電圧：+0.9〜+5.5V（時刻保持モード時）
●低消費電流：190nA Typ.(@+25℃／+3V)
●周波数常温偏差：±20ppm以内（＠+25℃）
(時計精度/1Hz/32.768kHz精度)
●繰返しカウントダウンタイマ／アラーム／時刻更新割込み



●プログラマブルクロック出力 (32.768kHz/16.384kHz/8.192kHz/4.096kHz/2.048kHz/1.024kHz/1Hz)
●低電圧検出機能



●回路図記号及びフットプリント





■回路接続例（4線インターフェースマイコンへの接続）→



● 型番指定方法

・RV-8063-C7-TA-QC　（QC : 一般産業機器用途） ※ 通常はこちらをご指定下さい。
・RV-8063-C7-TA-QA  （QA : 車載機器用途／AEC-Q200認証）

・RV-8063-C7 関連情報 ↓　

・RV-8063-C7の消費電流↓　

・お取り扱い上の注意↓　

・オーダー情報↓

★各機能を他機種と比較する（機能対比一覧表）

『RV-8063-C7』 関連資料

・リアルタイムクロックモジュールのQ&A →
・4線インターフェースのマイコンへの接続について →
・水晶振動子内蔵リアルタイムクロックモジュールのメリット →
・時刻の月差の計算（他機種との比較） →
・評価ボードについて →

※ 設計・開発時にご不明な点がございましたら、お気軽に 弊社のサポート窓口へお問合せ下さい。

シンプル機能で低消費電流。
水晶振動子内蔵で超小型のリアルタイムクロック(RTC)モジュール


CLOCK出力をオフにすることで190nA Typ.の低消費電流で時刻を保持します。
バックアップ電源切替には外部に漏れ電流の少ないダイオードを使用します。



お取り扱い上の注意事項

・ 製品の構造について
●リフロー実装について
● 手はんだ・リワークについて
●基板洗浄について
●ルーターでの基板割り時のご注意事項



オーダー情報　他

● 梱包単位／1,000pcs/1リール または3,000pcs/1リール
●ウェブサイト在庫情報
●（参考）Mouser及び Digikey での表示品番との違いについて
● グリーン調達情報
