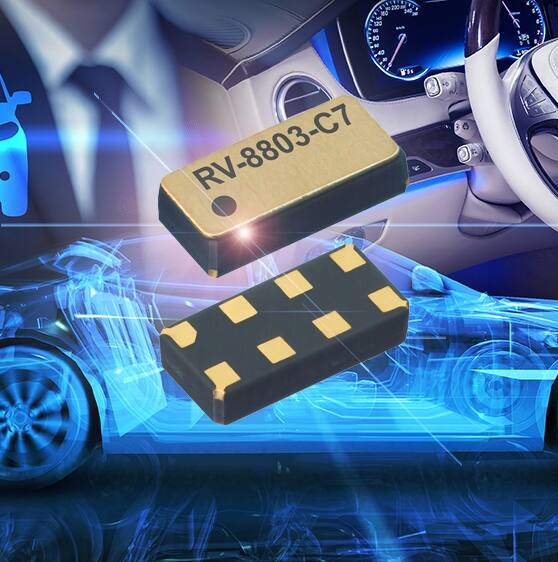

『RV-8803-C7』高精度リアルタイムクロックモジュール●超小型：3.2×1.5×0.8mm サイズで 水晶振動子内蔵●インターフェース： I2C （〜400kHz)●電源電圧：+1.5〜+5.5V●高精度温度補償：・±1.5ppm（0〜+50℃）月差：3.89秒・±3.0ppm（-40〜+85℃）月差：7.78秒・±7.0ppm（+85〜+105℃）（工場出荷時／常温偏差を含む）●低消費電流：240nA Typ.(@+25℃／+3V)●繰返しカウントダウンタイマ割り込み信号●アラーム割り込...

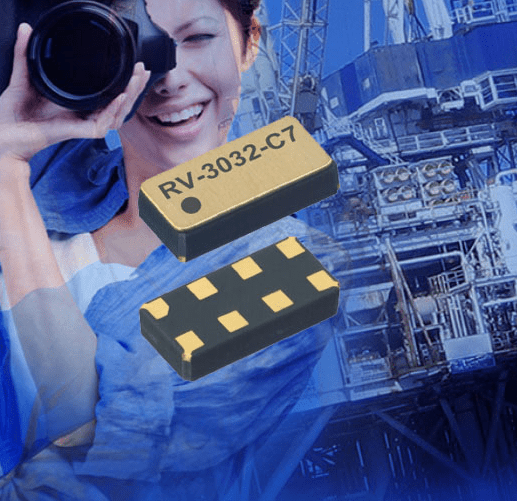

『RV-3032-C7』高精度・温度補償・電源切り替え機能付き・温度センサ機能付き●超小型：3.2×1.5×0.8mm サイズで　　　　水晶振動子内蔵●インターフェース： I2C （〜400kHz)※タイムアウト機能付き (1sec)●電源電圧：+1.3〜+5.5V（時刻保持モード時）●高精度温度補償：±2.5pppm（-40〜+85℃）　　　　　　（工場出荷時／常温偏差含む）●超低消費電流：160〜190nA Typ（@+25℃／+3V)（各ードによる）●バックアップ電源切替え機能●1/100...

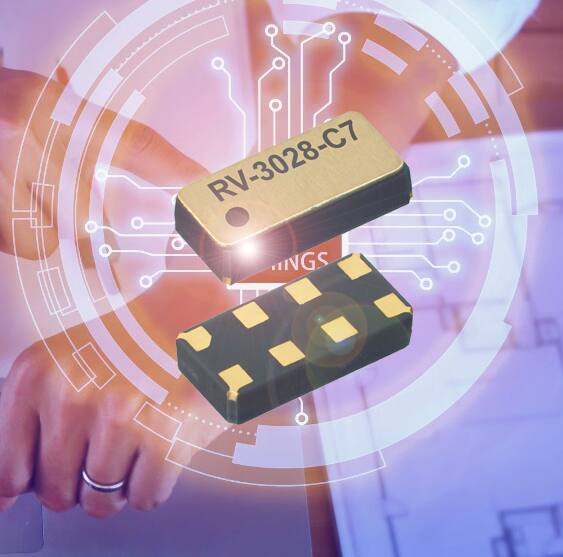

『RV-3028-C7』超低消費電流リアルタイムクロックモジュール●超小型：3.2×1.5×0.8mm サイズ　　（水晶振動子内蔵）●インターフェース： I2C （〜400kHz)　　　　※タイムアウト機能付き (1sec)●1Hz及び時刻精度：常温偏差±1ppm以内（工場出荷時）●超低消費電流：(@+25℃／+3V)・50nA Typ.（電源切り替え無しモード）・95nA Typ.（ダイレクト電源切替えモード）・115nA Typ.（レベル電源切替えモード）●バックアップ電源自動切替え機能付き...

『RV-3028-C8』超小型・超低消費電流リアルタイムクロックモジュール●超小型：2.0×1.2×0.6mm（水晶振動子内蔵）●インターフェース： I2C （〜400kHz)　　　　　※タイムアウト機能付き (1sec)●1Hz及び時刻精度：常温偏差±1ppm以内　　　　　　　　　（工場出荷時）●超低消費電流：(@+25℃／+3V)　・70nA Typ.（電源切り替え無しモード）　・95nA Typ.（ダイレクト電源切替えモード）　・115nA Typ.（レベル電源切替えモード）●バックアップ...

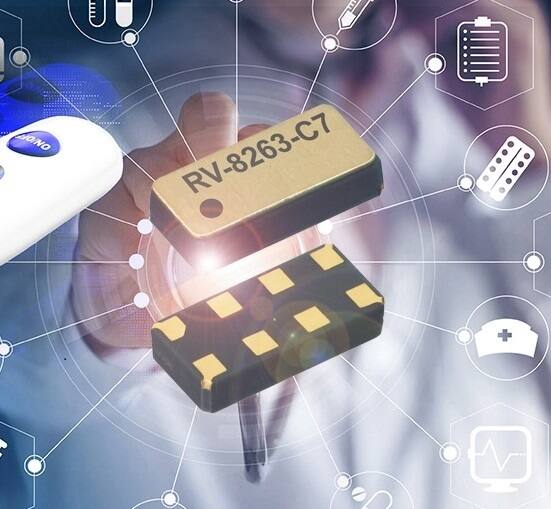

『RV-8263-C7』低消費電流・シンプル機能リアルタイムクロックモジュール●3.2×1.5×0.8mm サイズ／水晶振動子内蔵●インターフェース： I2C （〜400kHz)●電源電圧：+0.9〜+5.5V（時刻保持モード時）●周波数常温偏差：±20ppm以内（＠+25℃）　　　　　　　　(時刻及び 32.768kHz精度)●低消費電流：190nA Typ.(@+25℃／+3V)●繰返しカウントダウンタイマ割り込み機能●アラーム割り込み機能●時刻更新割込み機能（30秒 or 1分）●プログラ...

『RV-8263-C8』超小型・低消費電流・シンプル機能リアルタイムクロックモジュール●2.0×1.2×0.7mm サイズ／ 水晶振動子内蔵●インターフェース： I2C （〜400kHz)●電源電圧：+0.9〜+5.5V（時刻保持モード時）●周波数常温偏差：±20ppm以内（＠+25℃）　　　　　　　　(時刻及び 32.768kHz精度)●低消費電流：190nA Typ.(@+25℃／+3V)●繰返しカウントダウンタイマ割り込み機能●アラーム割り込み機能●時刻更新割込み機能（30秒 or 1分）...

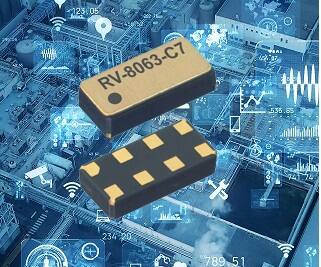

『RV-8063-C7』SPIインターフェース・低消費電流・シンプル機能●3.2×1.5×0.8mm サイズで 水晶振動子内蔵●SPIインターフェース（3線）(〜5MHz ＠1.8~3.0V／〜7MHz ＠3.0~5.5V）●電源電圧：+0.9〜+5.5V（時刻保持モード時）●低消費電流：190nA Typ.(@+25℃／+3V)●周波数常温偏差：±20ppm以内（＠+25℃）(時計精度/1Hz/32.768kHz精度)●繰返しカウントダウンタイマ●アラーム割り込み信号●時刻更新割込み●プログラ...

『RV-8063-C8』SPIインターフェース・低消費電流・シンプル機能●2.0×1.2×0.7mm サイズで 水晶振動子内蔵●SPIインターフェース（3線）(〜5MHz ＠1.8~3.0V／〜7MHz ＠3.0~5.5V）●電源電圧：+0.9〜+5.5V（時刻保持モード時）●低消費電流：190nA Typ.(@+25℃／+3V)●周波数常温偏差：±20ppm以内（＠+25℃）(時計精度/1Hz/32.768kHz精度)●繰返しカウントダウンタイマ●アラーム割り込み信号●時刻更新割込み●プログラ...

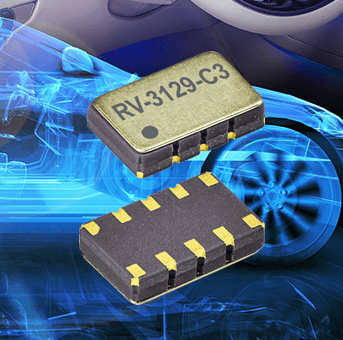

※ 高精度温度補償・『-40〜+125℃』対応の温度補償リアルタイムクロックモジュールです。※ 電源切替機能付き、I2Cインターフェースです。　★ショートフォーム（日本語版／2p）　★アプリケーションマニュアル (日本語訳版／64p)※ PDFの表示設定で『しおり』を開いて頂くと目的の箇所を探しやすくなります。　ショートフォームPDF（英語版）　アプリケーションマニュアル（英語版）※ Microcrystalのウェブサイトへ移動します。 ★RV-3129-C3 評価ボード資料 (日本語訳版／4p...

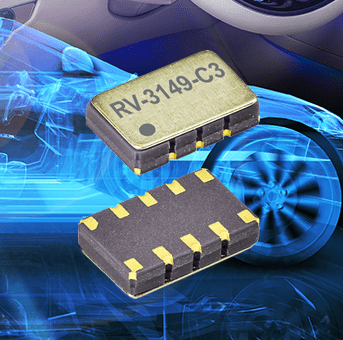

★ショートフォーム（日本語版／2p） ★アプリケーションマニュアル (日本語訳版／62p)※ PDFの表示設定で『しおり』を開いて頂くと目的の箇所を探しやすくなります。　ショートフォームPDF（英語版）　アプリケーションマニュアル（英語版）※ Microcrystalのウェブサイトへ移動します。 　★RV-3149-C3 評価ボード資料 (日本語訳版／4p)　　　　→ 評価ツール・評価ボード一覧 ★RV-3149-C3 評価ボード資料 (英語版)※ Microcrystalのウェブサイトへ移動...

※ 新規設計には非推奨の型番です。　 新規開発の場合はより低消費電流の低いRV-3028-C7／RV-8263-C7 を推奨します。　★ショートフォーム（日本語版／2p）　★アプリケーションマニュアル (日本語訳版／30p)※ 文書のパスワードは代理店または弊社窓口へお問合せ下さい。　ショートフォームPDF（英語版）　アプリケーションマニュアル（英語版）※ Microcrystalのウェブサイトへ移動します。『RV-4162-C7』 電気的特性等WEBサイト在庫情報●パッケージ：3.2×1.5×...

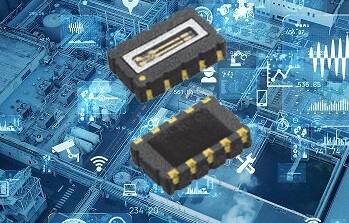

　★ショートフォーム（日本語版／2p）　★アプリケーションマニュアル (日本語訳版／39p)※ PDFの表示設定で『しおり』を開いて頂くと目的の箇所を探しやすくなります。　ショートフォームPDF（英語版）　アプリケーションマニュアル（英語版）※ Microcrystalのウェブサイトへ移動します。※ RV-2123-C2 は生産終息予定のため新規設計には非推奨になります。　　新規設計には同じくSPIインターフェースのRV-8063-C7 をご検討ください。『RV-2123-C2』SPIインターフ...

★　← 電気的特性の一覧表に戻る↓機能・型番→RV-8803-C7（高精度・低消費)RV-3028-C7RV-3028-C8(超低消費・電源切替）RV-3032-C7（高精度・低消費・電源切替）RV-3129-C3（高精度・電源切替・125℃対応）RV-3149-C3（高精度・電源切替・125℃対応）RV-8263-C7RV-8263-C8（低消費・シンプル機能）RV-8063-C7RV-8063-C8（低消費・シンプル機能）インターフェースI2CI2C*タイムアウト機能付きI2C*タイムアウト...

以下の Microcrystalのウェブサイトの各型番ごとのページからダウンロードできます。・RV-8263-C7・RV-8263-C8・RV-8063-C7・RV-8063-C8・RV-2123-C2・RV-3028-C7・RV-3028-C8・RV-8803-C7・RV-3032-C7・RV-3129-C3・RV-3149-C3＜ダウンロード手順＞※各ページの中段・右側の以下の記号をクリックしてください。↓　↓　↓　↓　以下のウィンドウが開きます。フリ...

※ Digikey／Mouser等でネット購入されている型番は、メーカーの正規型番と記載方法が異なる部分があります。　 （正規型番は各型番の データシート の2ページ目に型番指定方法が記載されています）　正規型番 と Digikey／Mouser等での型番との相関は以下になります。※ ChemSHERPAなど環境資料等の対応は正規型番での対応になります。　　量産に移行する際に ご留意ください。正規型番ネット通販型番MPN（メーカー管理番号）RV-8803-C7-TA-QCRV-8803-C7-3...
