リアルタイムクロック (RTC)モジュール
  水晶振動子内蔵/小型・低消費電流・高精度

業界最小の超小型・かつ高精度・低消費電流のリアルタイムクロック(RTC)モジュールのラインアップです。
製品のライフサイクルが非常に長く、長期の安定供給が必要な機器にも安心してお使い頂けます。
製造元はスイス/スォッチグループの子会社 Microcrystal社 です。
New ! 業界最小サイズのリアルタイムクロック(RTC)モジュール RV-8263-C8 及び RV-8063-C8
New !  温度センサ機能付き高精度温度補償RTCモジュール RV-3032-C7

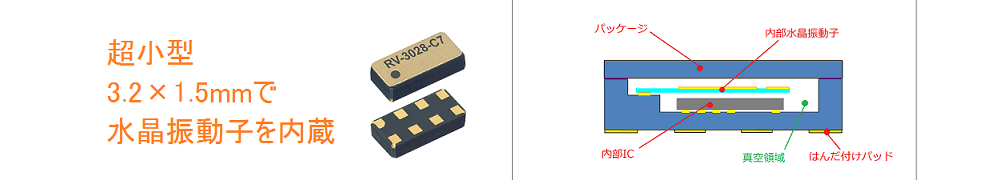

小型1パッケージに機能を内蔵/XTAL内蔵リアルタイムクロックモジュールの機能と役割・メリット

『温度補償RTCモジュール』と『マイコン内蔵RTC+外付けXTALの構成』の時刻誤差の実測例

『マイコン内蔵のRTC+外付けXTAL』 と 『温度補償RTCモジュール』
を同じ環境下で時刻誤差を測定した実測例です。
(ヨコ軸:経過日数/タテ軸:時刻誤差(秒)/室温環境にて)



『XTAL内蔵の温度補償RTCモジュール』を使用することで温度変化の
大きな環境でも誤差の少ない良好な時刻情報が得られます。

(※測定したサンプルの実測値であり、時刻誤差には個体差があります)



★ RTCモジュール製品ラインアップ一覧(水晶振動子内蔵)

★ネット販売型品 (Digikey/Mouser)と正規型番の違いについて

型番

(インターフェース)

外形寸法
(m/m)

特長 自動電源切替機能

動作電圧
消費電流(@+3V)

1PPS精度(※3)
時刻精度

■RV-3032-C7

データシート・マニュアル
・I2C


3.2×1.5×0.8

高精度温度補償
・電源切替
・低消費電流
温度センサ
・タイムスタンプ

+1.3V〜5.5V
+1.4V〜5.5V
(160〜190nA Typ.)

±2.5ppm(@-40〜+85℃)

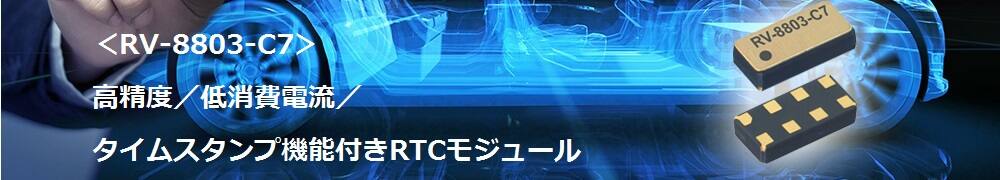

■RV-8803-C7

データシート・マニュアル
・I2C


3.2×1.5×0.8

高精度温度補償
・低消費電流
・タイムスタンプ

+1.5V〜5.5V
(240nA Typ.)
±1.5ppm(0〜+50℃)
±3.0ppm(-40〜+85℃)
±7.0ppm(-40〜+105℃)

■RV-3028-C7

データシート・マニュアル
・I2C


3.2×1.5×0.8

超低消費電流
・電源切替
・タイムスタンプ

+1.1V〜5.5V
(50〜115nA Typ.)

±1ppm (常温)
(+25℃にて/温度特性含めず)

■RV-8263-C7

データシート・マニュアル
・I2C


3.2×1.5×0.8

低消費電流
シンプル
・ローコスト

+0.9V〜5.5V
(190nA Typ.)

±20ppm(常温)
(+25℃にて/温度特性含めず)

■RV-8263-C8

データシート・マニュアル
New !
・I2C


2.0×1.2×0.7

低消費電流
シンプル
超小型
・ローコスト



■RV-4162-C7

・I2C
*新規設計には非推奨


3.2×1.5×0.8

低消費電流
シンプル

+1.0V〜4.4V
(350nA Typ.)

±20ppm(常温)
(+25℃にて/温度特性含めず)

■RV-8063-C7

データシート・マニュアル
・SPI(3線)


3.2×1.5×0.8

低消費電流
シンプル
SPI

+0.9V〜5.5V
(190nA Typ.)

±20ppm(常温)
(+25℃にて/温度特性含めず)

■RV-8063-C8

データシート・マニュアル
New !
・SPI(3線)


2.0×1.2×0.7

低消費電流
シンプル
・SPI
超小型

■RV-3129-C3

データシート・マニュアル
・I2C


3.7×2.5×0.9

温度補償
・〜+125℃対応
・電源切替

 ◎

+1.3V〜5.5V
(800nA Typ.)

<Opt.A>
±4.0ppm(@0〜+50℃)
±6.0ppm(@-40〜+85℃)
±8.0ppm(@-40〜+125℃)

----------------
<Opt.B>
±5.0ppm(@0〜+50℃)
±25.0ppm(@-40〜+85℃)
±30ppm(@-40〜+125℃)

■RV-3149-C3

データシート・マニュアル
 ・SPI(4線)


3.7×2.5×0.9

温度補償タイプ
(温度補償)
・〜+125℃対応
・電源切替
・SPI

+1.3V〜5.5V
(800nA Typ.)

■RV-2123-C2

データシート・マニュアル
・SPI(4線)


5.0×3.2×1.2

超低消費電流
SPI

+1.1V〜5.5V
(110nA Typ.)

±20ppm(常温)
(+25℃にて/温度特性含めず)

RV-8564-C2
・I2C
データシートマニュアル
※1


5.0×3.2×1.2

・シンプル機能

+1.2V〜5.5V
(800nA Typ.)

±20ppm(常温)
(+25℃にて/
温度特性含めず)

RV-3029-C2
・I2C
データシートマニュアル
※2


5.0×3.2
×1.2

高精度
・+125℃対応

+1.3V〜5.5V
(800nA Typ.)

<Opt.A>
±4.0ppm(@0〜+50℃)
±6.0ppm(@-40〜+85℃)
±8.0ppm(@-40〜+125℃)

-------
<Opt.B>

±5.0ppm(@0〜+50℃)
±25.0ppm(@-40〜+85℃)
±30ppm(@-40〜+125℃)

RV-3049-C2
・SPI(4線)
データシートマニュアル
※2


5.0×3.2
×1.2

高精度
・+125℃対応
・SPI

+1.3V〜5.5V
(800nA Typ.)



※1) RV-8564-C2 は古い機種のため新規設計の場合には同じシンプル機能のタイプでは RV-8263-C7 を推奨。
※2) RV-3029-C2 及び RV-3049-C2 は新規設計の場合には C3パッケージのRV-3129-C3 及び RV-3149-C3を推奨。
※3) 1PPS精度(=時刻精度)はメーカー出荷時の値(リフロー変動分は含めず)。
