<RV-8263-C7>3.2×1.5×0.8mm(水晶振動子内蔵)
シンプル機能 リアルタイムクロック(RTC)モジュール

※超小型で低消費電流、コストリーズナブルなリアルタイムクロックモジュールです。

 ★ショートフォーム(日本語版)
 ★アプリケーションマニュアル (日本語訳版)
※ PDFの表示設定で『しおり』を開いて頂くと目的の箇所を探しやすくなります。

 ショートフォームPDF(英語版)
 アプリケーションマニュアル(英語版)
※ Microcrystalのウェブサイトへ移動します。

『RV-8263-C7』低消費電流・シンプル機能リアルタイムクロックモジュール

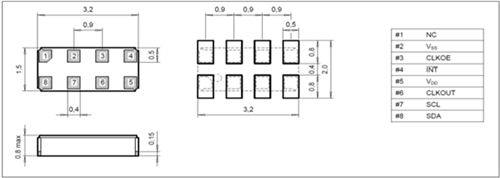

●3.2×1.5×0.8mm サイズ/ 水晶振動子内蔵
●インターフェース: I2C (〜400kHz)
●電源電圧:+0.9〜+5.5V(時刻保持モード時)
●周波数常温偏差:±20ppm以内(@+25℃)
(時計精度/1Hz/32.768kHz精度)
低消費電流:190nA Typ.(@+25℃/+3V)
●繰返しカウントダウンタイマ割り込み機能



●アラーム割り込み機能
●時刻更新割込み機能(30秒 or 1分)
●プログラマブルクロック出力
(32.768kHz/16.384kHz/8.192kHz/4.096kHz/2.048kHz/1.024kHz/1Hz)
●低電圧検出機能
●リーズナブルなコスト

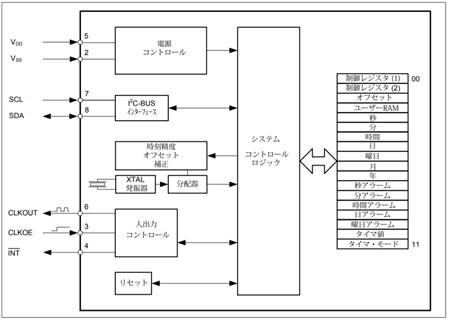

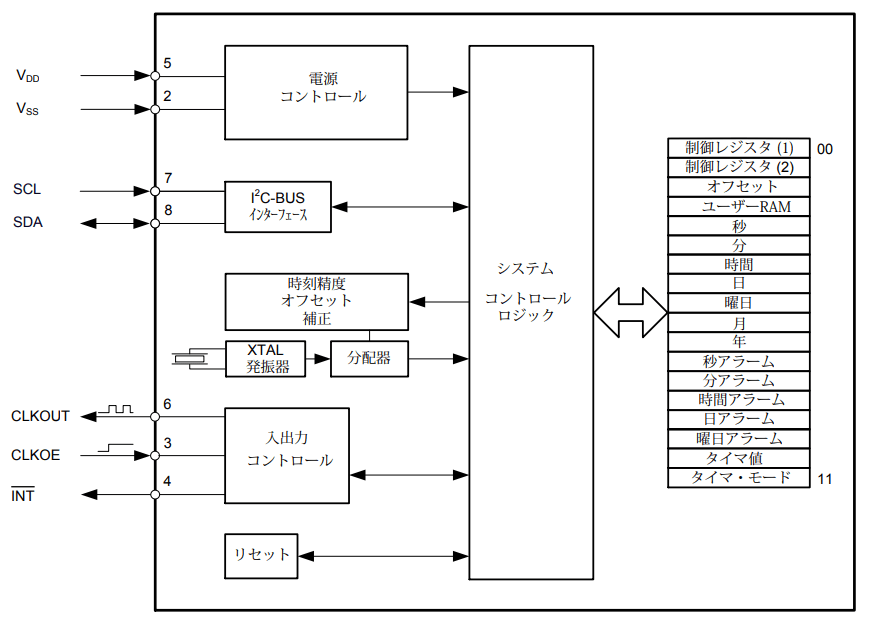

●ブロック図

型番指定方法

RV-8263-C7-TA-QC ( QC : 一般産業機器用途 ) ※ 通常はこちらをご指定下さい
RV-8263-C7-TA-QA ( QA : 車載機器用途/AEC-Q200認証 )
<RV-8263-C7> 低消費電流・シンプル機能リアルタイムクロックモジュール 評価基板

基板に実装済み・はんだ付け不要のバックアップ電池付きの評価ボードです。
リチウム一次電池搭載済み・時刻設定済みで出荷されます。
→ 詳しくはこちら
回路接続図などの記述がありますので RV-8263-C7 を用いたアプリケーションの
設計のご参考に。
(バックアップに一次電池を使用/シンプルに時計機能を使う場合の設定)



★ クイックガイド ★ RV-8263-C7 の 回路接続・レジスタ設定について →

リアルタイムWEB在庫情報 →

※ 設計・開発時にご不明な点がございましたら、お気軽に 弊社のサポート窓口へお問合せ下さい。

シンプル機能で低消費電流。
水晶振動子内蔵で超小型のリアルタイムクロック(RTC)モジュール

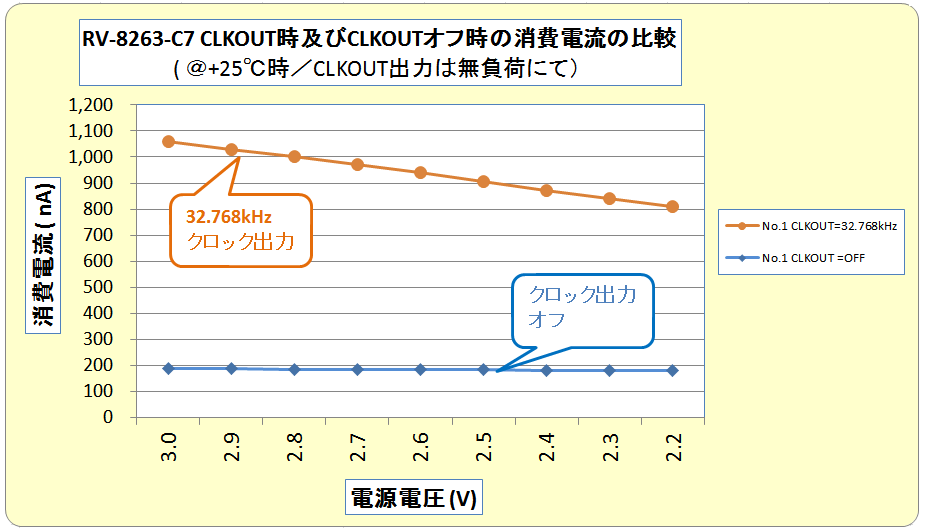

CLOCK出力をオフにすることで190nA Typ.の低消費電流で時刻を保持します。
バックアップ電源切替には外部に漏れ電流の少ないダイオードを使用します
