パソコンにUSB接続で f/w操作できる評価キットですこちらの RTCモジュールの評価ボードとの組み合わせで使用します。（I2Cインターフェースのものに対応）以下のGUIソフトウェアが提供され、マウスの操作のみでも動作を確認できます。　USB接続 RTCモジュール評価キット説明書USB接続 RTCモジュール評価キット・　PDF簡易プレゼンテーション（操作画面の例）コマンドの入力は不要でマウスの操作のみで RTCモジュールのレジスタ操作を行えます。GUIソフトウェアは機種ごとに用意されており、各設...

★★評価ボード・キャンペーンのお知らせ・42×46mmサイズの基板にRTC本体とプルアップ抵抗やパスコン、　設定切替のジャンパピン、接続用のピンヘッダーを搭載しています。　設計初期段階の機能・動作確認テストに便利です。　（ Microcrystal の評価ボード ）・RV-8263-C7 評価ボード・RV-8263-C8 評価ボード・RV-8063-C7 評価ボード・RV-8063-C8 評価ボード・RV-3028-C7 評価ボード・RV-3028-C8 評価ボード・RV-8803-C7 評価ボ...

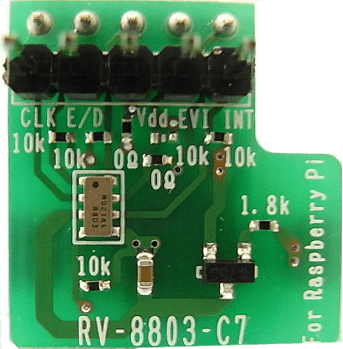

　このボードに搭載の高精度 RTCモジュール 『RV-8803-C7』 の詳細はこちらからRTCモジュールの温度補償タイプ と 通常タイプの時刻誤差の違い（機種毎の時刻誤差の違いについて ）　WEBショップからのご購入はこちらから◎ 高精度RTCモジュール RV-8803-C7 を搭載した小型のブレークアウト基板です。◎ 簡単な設定のみ でRaspberryPIの高精度な外付けのHWCLOCKとしてもお使い頂けます。（※Raspberry Pi にヒートシンク・ファンを取り付けていると物理的に干...

旧バージョンのRaspberryPI* へのリナックスドライバのインストール( 最終確認環境： OS = Devian 10.11／ Kernel =5.10.63-V7+ ）以前のラズパイのOSへドライバを組み込む参考手順です。※以下実際に Rasbian を新規インストールしたデフォルトの状態からドライバの組み込みを行った例です。最新のOSの場合は RV-8803-C7 のドライバがデフォルトで組み込まれているためドライバのビルドの工程は不要になります。★ テストで使用した Raspberr...

◎ ±2.5ppm（＠-40〜+85℃）の高精度温度補償タイプのRTCモジュール『RV-3032-C7』を搭載したボードです。◎0.16〜0.23μAＴyp.(@+25℃／＠+3.0V）の低消費電流で時刻をバックアップ。◎ 0.0625℃の分解能の温度センサ機能を搭載。上下限の温度閾値を設定して温度アラーム割込み信号発生、　及びアラーム発生時のタイムスタンプを残すことが出来ます。◎ 後付けでSMDの全個体電池 (セラチャージTM）を実装できるランドパターンを設けています（写真...

◎ 電源自動切り替え機能／超低消費電流／常温偏差：±1.0ppm以内（メーカー出荷時）の　RTCモジュール『 RV-3028-C7 』を搭載したテストボードです。◎ 簡単な設定のみ で RaspberryPI の外付けのHWCLOCKとしてもお使い頂けます。（※Raspberry Pi にヒートシンク・ファンを取り付けていると構造的に干渉する場合がありますのでご注意下さい）◎ 後付けで小型SMDの電気二重層コンデンサを実装できるランドを設けています（写真右）。『RV3028-Ras...

◎ シンプル機能・低消費電流でコストリーズナブルのRTCモジュール RV-8263-C7 を搭載した評価基板です。◎簡単な設定にて RaspberryPIの外付けのCLOCKとしてもお使い頂けます。◎RV-8263-C7 の特性評価用途にご使用頂けます。　また一回り小さい RV-8263-C8 とも機能・レジスタコンパチブルですので、そちらの機能評価としても援用頂けます。（※Raspberry Pi にヒートシンク・ファンを取り付けていると構造的に干渉する場合がありますのでご注意下さい）『RV8...

対応機種・RV-8263-C7(低消費電流／I2C／+0.9〜+5.5V／シンプル機能）・RV-8263-C8(超小型2012サイズ／低消費電流／I2C／+0.9〜+5.5V／シンプル機能）・RV-3028-C7(超低消費電流／I2C／+1.1〜+5.5V／電源切替機能／タイムスタンプ）・RV-3028-C8(超小型2012サイズ／超低消費電流／I2C／+1.1〜+5.5V／電源切替機能／タイムスタンプ）・RV-8803-C7(高精度TCXO／I2C／+1.5〜+5.5V／低消費電流／タイムスタ...
