｜RV-8803-C7 高精度・低消費電流 RTCモジュール

トップ
リアルタイムクロックモジュール型番一覧
・RV-8803-C7　高精度・低消費電流RTCモジュール

＜RV-8803-C7＞3.2×1.5×0.8mm（水晶振動子内蔵）
※時刻精度を必要とするアプリケーション向けの高精度RTCモジュール

　★ショートフォーム（日本語版）

　★アプリケーションマニュアル (日本語訳版)

※ PDFの表示設定で『しおり』を開いて頂くと目的の箇所を探しやすくなります。

※アプリケーションマニュアル（日本語版）の閲覧にはパスワードが必要です。
　パスワードは弊社窓口までお問合せ下さい。折り返しでご連絡いたします。

　ショートフォームPDF（英語版）
　アプリケーションマニュアル（英語版）
※ Microcrystalのウェブサイトへ移動します。

　RV-8803-C7 エラッタ情報（日本語訳版） (※)

(※) 2019年以前のロットが対象。

※RV-8803-C7 エラッタ情報（日本語版）の閲覧にはパスワードが必要です。

　RV-8803-C7 エラッタ情報（英語版）(※)
　(※) 2019年以前のロットが対象。
※ Microcrystalのウェブサイトへ移動します。

『RV-8803-C7』高精度リアルタイムクロックモジュール

ウェブサイト在庫情報

●超小型：3.2×1.5×0.8mm サイズで水晶振動子内蔵
●高精度温度補償：
・±1.5ppm（0～+50℃）月差：3.89秒
・±3.0ppm（-40～+85℃）月差：7.78秒
・±7.0ppm（+85～+105℃）
（工場出荷時／常温偏差を含む）
●電源電圧：+1.5～+5.5V
●インターフェース： I²C （～400kHz)
●低消費電流：240nA Typ.(@+25℃／+3V)
●1/100秒カウンタ
●繰返しカウントダウンタイマ割り込み信号
●アラーム割り込み信号
●時刻更新割り込み信号（毎秒または毎分）
●外部イベント入力割り込み信号
●プログラマブルクロック出力 ( 32.768kHz/1.024kHz/1Hz )
●タイムスタンプ機能（外部イベント入力をトリガ）
●頻繁な I²C アクセスの際にも時刻遅れが発生しないシーケンス

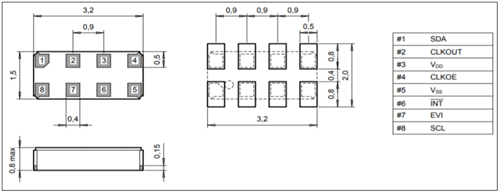

●回路図記号及びフットプリント

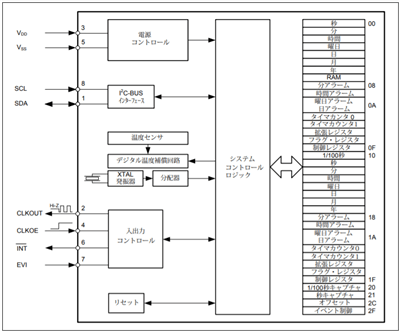

●ブロック図

●型番指定方法

・RV-8803-C7-TA-QC　（ QC : 一般産業機器用途） ※ 通常はこちらをご指定下さい。

・RV-8803-C7-TA-QA （ QA : 車載機器用途／AEC-Q200認証）

＜RV-8803-C7＞高精度リアルタイムクロックモジュール　評価基板

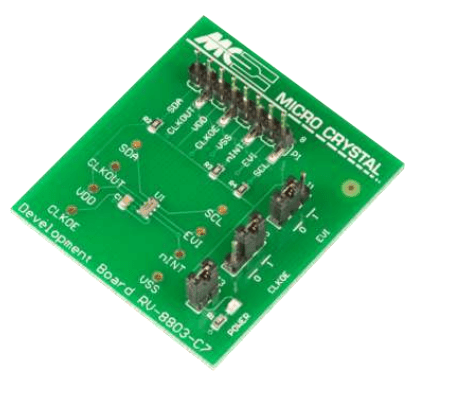

＜標準の評価ボード＞　* Digikey／Mouserにてご購入できます。
・RV-8803-C7 搭載済み
・バイパスコンデンサ・プルアップ抵抗実装済み
・設定変更のジャンパ接続（Vdd, E/D端子）
・評価ツールとの組み合わせでUSB接続で手軽にF/W機能試験を行えます。

＜ラズパイに搭載できるバックアップ電池搭載ボード＞　 *マルツエレック様より即納でご購入できます
・基板に実装済み・はんだ付け不要のバックアップ電池付きの評価ボードです。
・リチウム一次電池搭載済み・時刻設定済みで出荷されます。
・実際の使用環境に近い内容になっています。
（バックアップに一次電池を使用／シンプルに時計機能を使う場合の設定）

① デジタル温度補償により高精度に時刻を保持します

　＜1Hz及び時刻精度※＞　±1.5ppm以内（＠0～+50℃）
　　　　　　　　　　　　　±3.0ppm以内（＠-40～+85℃）
　　　　　　　　　　　　　±7.0ppm以内（＠85～+105℃／拡張温度範囲）

　　※メーカー出荷時の値（常温偏差を含めた値）。
　　　量産時にはリフローによる常温偏差の変化（±0.3～1.0ppm程度目安）をご考慮下さい。

② 低消費電流で高精度に時刻を保持します。

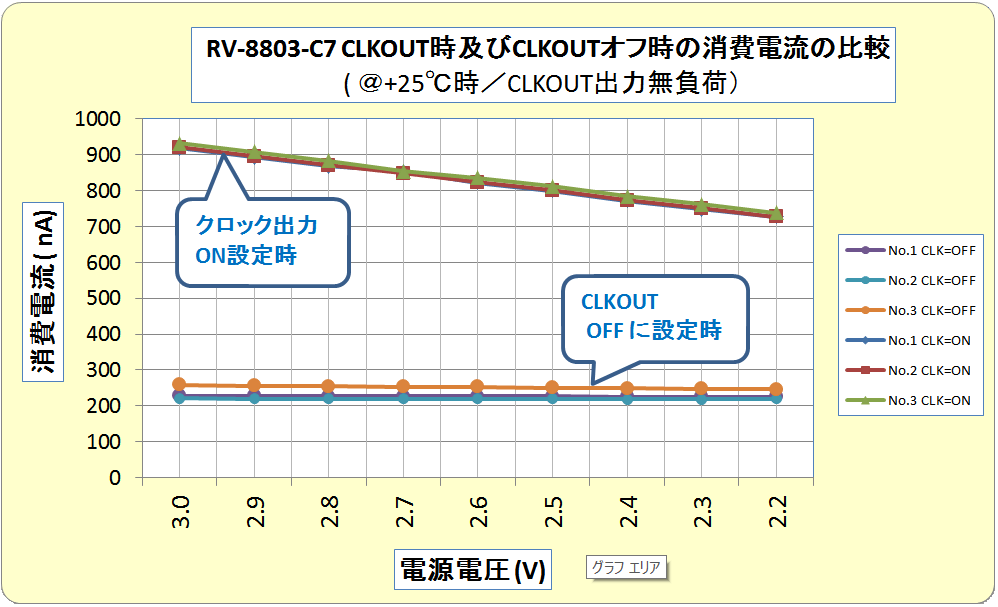

・常温にて／電源電圧変化時の消費電流

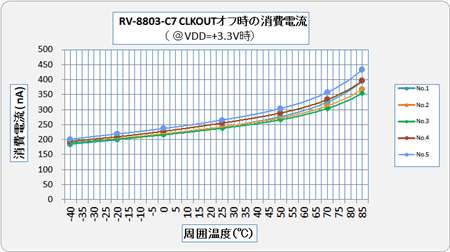

・Vdd=+3.3V／-40～+85℃での消費電流 (CLKOUT=オフにて）

時刻保持動作時は CLKOUT をオフとすることで 240nA Typ（＠+3V／+25℃、温度補償動作含む）の低消費電流になります。
バックアップ電源での時刻保持モード時にはRTC単体の消費電流以外に電源切替のダイオードの漏れ電流も
大きく影響してきますので、推奨の品番をご使用下さい（参考回路図）。

③ 外部イベント入力トリガによるタイムスタンプ機能
