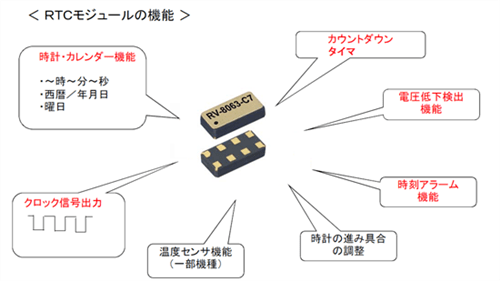

リアルタイムクロックモジュールは単体で時刻（1/100秒※・秒・分・時間）及びカレンダー情報（日・曜日・月・西暦年）を保持し続けます。

（※1/100秒は一部機種に搭載）

システムのメイン電源がオフになってもバックアップ電源で動作し続けるため、システムの待機時の消費電流を大幅に削減できます。

ある時刻になったらアラーム割り込み信号を出力してシステムをウェイクアップさせることも出来ます。

また繰り返しカウントダウンタイマ機能を用いることにより定期的にウェイクアップさせることも出来ます。

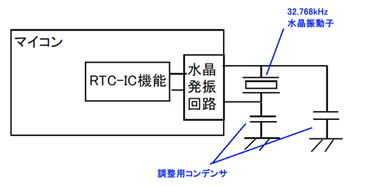

水晶振動子一体型のリアルタイムクロックモジュールは非常に小型かつ低消費電流のため、省スペースでリアルタイムクロック機能を付加することが出来ます。

 割り込み信号は INT端子からイベント発生時に Active=Low でマイコンにイベント発生を知らせるリアルタイムクロックの重要な機能です。

アラーム機能やカウントダウン・タイマ機能により、指定した時間または時間間隔にてRTCモジュールから割り込み信号を出力しマイコンを起動させる際のウェイクアップ信号等に使用します。出力可能な割込み信号の種類は機種毎に異なります。詳細は各機種毎のデータシートでご確認下さい。

　アラームは目覚まし時計と同様に設定した時間になるとリアルタイムクロックモジュールの『INT端子』から割り込み信号を出力する機能です。機種により設定出来る内容が異なりますが、日・時・分、または曜日・時・分・秒、などの組み合わせで設定が出来ます。

（毎分または毎時 〜 月に1回などの設定が出来ます）

アプリケーションをある時刻になったらスリープ状態から起動させる用途にも使用できるため、システムの省電力化 に活用することも出来ます。

繰り返しカウントダウンタイマ は、

�@『カウントダウンタイマ基準周波数』　

�A『カウントダウン数』

の組み合わせでタイマ時間を設定しカウントダウンが0（ゼロ）になると『INT端子』から割り込み信号を出力する機能で、繰り返しの動作が可能です。一定間隔でマイコンをウェイクアップさせることが出来るため、システムの消費電流を削減させることも出来ます。

『タイマ基準周波数』 × 『タイマカウントダウン数』 = 『タイマ間隔』

タイマ設定可能時間は機種により異なります。また割り込み信号の出力時間については機種毎のアプリケーションマニュアルにてご確認下さい。

　毎秒または毎分、30秒毎または毎分 など（機種により異なります）定期的にリアルタイムクロックの『INT端子』から割り込み信号を出力する機能です。例えば、

（時：分：秒）

　00:00:00　→割り込み信号出力

　00:00:01　　

　　・

　　・

　00:00:59

　00:01:00　→割り込み信号出力

　00:01:01　　

　　・

　　・

　00:01:59

　00:02:00　→割り込み信号出力

　00:02:01　　

　　・

　　・

　など毎分ちょうど（機種によっては毎秒、30秒毎など）などにマイコンに信号を送りたい場合などに活用できます。

『EVI端子』（外部イベント入力端子）を備えている機種で、イベント入力があった際に『INT端子』から割り込み信号を出力する機能です。イベント入力があったことを マイコン側 に知らせます。

イベント発生時のタイムスタンプを記録する用途で使われます。セキュリティチェックが必要なドアの開閉のタイムスタンプ、遊戯機器で異常な振動検出の証拠としてのタイムスタンプなど、イベント発生の際の時刻の記録に使用されます。

※ RV-8803-C7 及び RV-3028-C7, RV-3032-C7にこの機能が備えられています。

リアルタイムクロックの内部の32.768kHz水晶発振を基準に32.768kHz〜1Hz の間でクロック出力を設定できます。

マイコンなど周辺デバイスへのクロックなどに活用できます。出力できる周波数は機種により異なりますので各機種のデータシートでご確認下さい。

RV-3032-C7 でのみ、8.192kHz〜67.108MHzまでの高周波のクロック出力が可能です。

メインのVDDからの電源がオフまたは低下した際に自動でリアルタイムクロックをバックアップ電源での動作に切り替える機能です。

この機能がある場合はバックアップ電源での動作時にはバックアップモードに切り替わります。 RV-3028-C7 及び RV-3032-C7 では切替のスイッチにも低消費電流化が図られており、電源切替え時の電流ロスがほとんどありません（nA以下レベルです）。

以下は RV-3028-C7 の回路ブロック図のバックアップ電源切替え部分の抜粋です。

・電源切替部は切替スイッチになっておりダイオードを用いていないので漏れ電流がありません。

※『バックアップモード』への自動切替り

『バックアップ電源自動切替え機能』のある機種では、電源がバックアップ電源に切り替わると自動的に『バックアップモード』に移行します。

・I2Cインターフェース を自動でオフ

・CLKOUT出力を自動で自動オフ

となり消費電流を抑制します。

バックアップ電源→メイン電源へ戻るとこれらのオフになっていた機能は自動でオンに戻ります。

RV-3028-C7 及び RV-3032-C7 はバックアップモードでも割り込み信号を出力させることが出来ます。

このバックアップ電源自動切替え機能の無い機種の場合は、外部にダイオードをする必要があります。

→ リアルタイムクロックの回路接続について

『バックアップ電源自動切替え機能』のあるリアルタイムクロックでは、

充電式の二次電源使用時のためにトリクルチャージ機能を備えています。

トリクルチャージ抵抗をレジスタで設定することができ、過充電を防止します。

　リアルタイムクロックには "低電圧検出" のフラグビットが備えられています。リアルタイムクロックへの電源供給が途絶えると、RAMの時刻情報がクリアされて初期状態になってしまったり、または内部の基準クロックが電圧低下で停止してしまいその間時刻情報が止まってしまうなど、いずれの場合でも正しい時刻では無くなっています。その場合には再度の時刻設定が必要です。時刻読込み時にこのフラグを確認することで、時刻情報の有効・無効を判別できます。

一部の機種 (RV-3032-C7) は低電圧検出時に割り込み信号を出力させることが出来ます。

�@パワーオンリセット（ほとんどの機種で共通）

　いずれの機種にも備えられており電源投入後にレジスタ値が初期値にリセットされます。 （ROMレジスタを備えている機種では、RAMレジスタ部分のみが初期化されます）

�Aレジスタを初期値に戻すリセット

レジスタへの書込みによりレジスタ設定を初期化するリセットですが、機種によってはこの機能はありません。機種毎のアプリケーションマニュアルでご確認下さい。

�B時刻のタイミング調整のためのリセット（ソフトウェアベース）

ソフトウェアベースでのタイミング調整を行うためのリセットです。RESETビットを有効にした状態で時刻を設定しておき、RESETビットをリリースすることで時計をスタートさせることで時刻情報の『秒』のタイミング調整を行います。

�C時刻のタイミング調整のためのリセット（ハードウェアベース）

ハードウェアベースのタイミング調整は、外部イベント入力(EVI端子）への信号入力時にERSTビット がリリースされて時計をスタートさせることで1/100秒レジスタを00からスタートさせて高精度なタイミング調整を行います。イベントリセット(ERST)といいます。

機種によりパワーオンリセット(POR）が発生した際に『INT端子』から割り込み信号を出力させることが出来ます。

（ EEPROMレジスタのある RV-3028-C7 及び RV-3032-C7 のみの機能です）

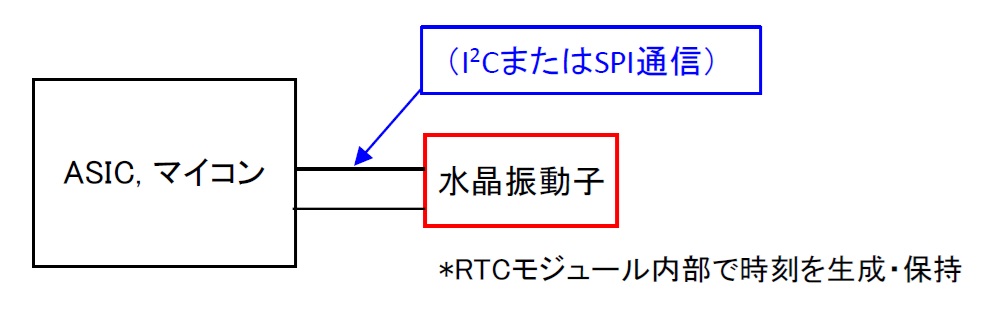

　※弊社扱いのリアルタイムクロック は全てシリアルインターフェースのものです。

　（パラレルインターフェースのものはありません）

 I²C インターフェースの方が多く採用されています。通信速度は〜400kHz (Fast Mode)で他のI²Cデバイスとの同時接続が可能です。I²Cデバイスは個別のI²Cアドレスを持ち、アドレスは型番により決まっています（各型番のI2Cデバイスアドレスはマニュアル内に記載されています）。I²Cインターフェースはより多くのアプリケーションで活用されています。

→ I²Cインターフェースについて

　SPIインターフェースのものは、通信速度は 〜1MHz, 〜7MHz, 〜8MHzなどより高速な通信が可能です。通信速度上限は型番によります。SPI通信の場合はマイコンと1対1で接続され、より信頼性を求める用途で使用されます。
