リアルタイムクロック(RTC)モジュールの 型番毎の 消費電流比較実測

・電源切替機能＝オフの場合　　　型番：RV-3028-C7

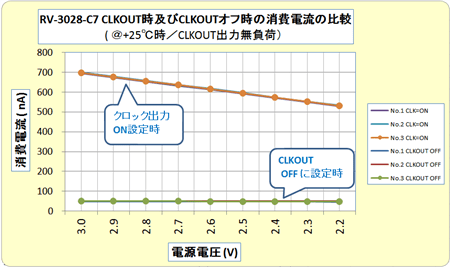

・クロック出力オン(FDビット／35h  2:0 =『000』=デフォルト値）と
　クロック出力オフ (FDビット／35h 2:0  =『111）の比較

　　CLKOUTオフの状態で 45〜50nA Typ.
　　・周囲温度：＠+25℃
　　・タイマ／アラーム／定期更新割込み信号はオフにて
　　・CLKOUT端子出力は『無負荷』での測定にて（負荷が加わる場合はその分電流値が増します）

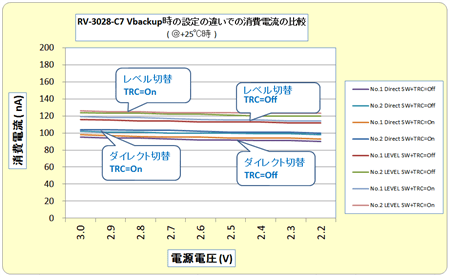

・電源切替機能＝オンの場合　　　型番：RV-3028-C7
・『レベル切替モード』とダイレクト切替モード』の比較
　　及びTRC（トリクルチャージ）のオンとオフの比較

　　レベル切替モードで 115nA Typ.
　　ダイレクト切替モードで 95nA Typ.）
　・周囲温度：＠+25℃
　・CLKOUT出力はいすれも『オフ』にて

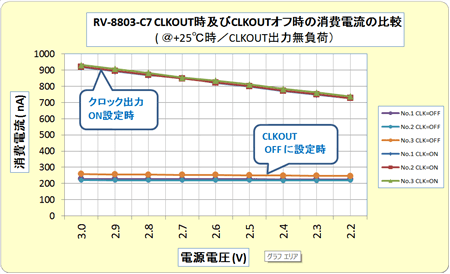

・CLKOUT出力のオン／オフでの比較　　　型番：RV-8803-C7

CLKオフの状態で 240nA Typ.／＠+3V
・周囲温度：＠+25℃
・タイマ／アラーム／定期更新割込み信号はオフにて
・CLKOUT端子は無負荷にて

・CLKOUT出力のオン／オフでの比較　　　型番：RV-8263-C7

　CLKOUTオフの状態で 190nA Typ.
・周囲温度：＠+25℃
・タイマ／アラーム／定期更新割込み信号はオフにて
・CLKOUT端子は無負荷にて
